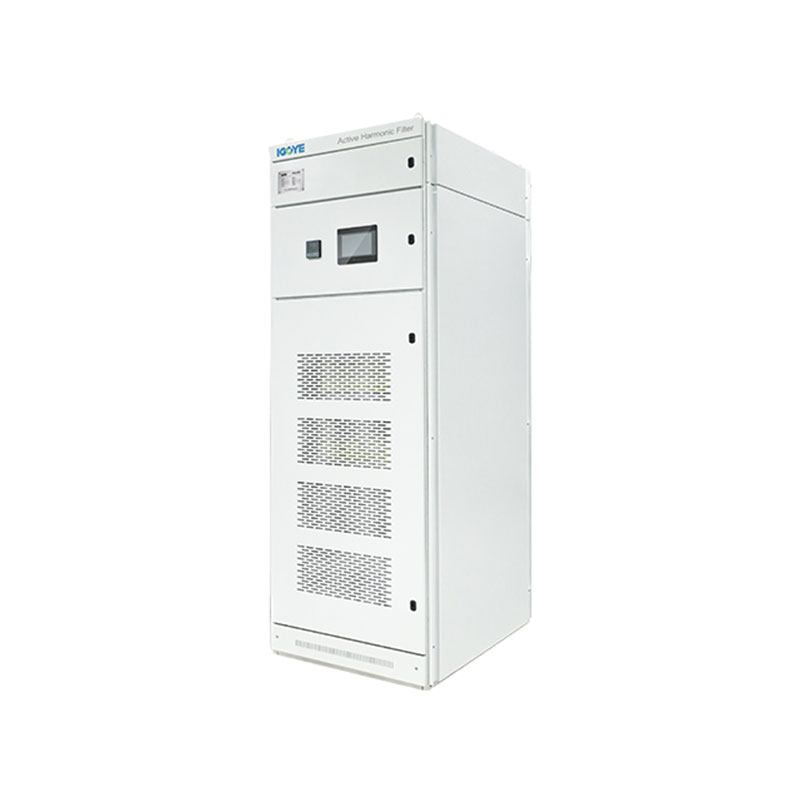

Dräi-Phase véier-Wire Cabinet-Typ aktiv Harmonesch Filter
China ass dräi-Phase véier-Drot-Cabinet-Typ häerzege Harmonesche Filmer war dee leschten Modell gedréckt. Et benotzt digital Kontroll, huet e mibuläre Cabinet Design a kompenséiert bis zu der 50. Harmonesch, adresséiert Imalline an Neutrale Line Line-Harmonics. Ideal fir Datenzentren, Spideeler & industriell Ariichtungen. Kontaktéiert eis haut fir eng personaliséiert Präisser Propositioun ze kréien op Är Geschäftsbedürfnisser!
Déi dräi Phas véier-Wire Cabinet-Typ aktiv Harmonesch Filter (APF) Offeren a robust Léisung fir Harmonesch Mitatioun a véier-Drot Power-System Systemer. Benotzt DSP + CPLD Digital Kontroll an eng dräi-Niveau Topologie, dësen Apf liwwert präzis harmonesch Kompensatioun bis zu der 50. Harmonesch, adresséieren dräi-Phas Taugbalancen an neutral Linn Harmoniker. Déi modulär Design erlaabt fir skalable Kapazitéit duerch parallel Verbindung. Hausdéieren an engem Robust Cabinet mat onofhängege Loftwette, déi dräi-Phase véier-Wire Cabinet-Typ Aktiv Harmonic Filter zielt zouverlässeg Operatioun an der Demande Ëmfeld. Verfügbar an enger Rei vu Spannung an déi aktuell Bewäertungen, dës Apf liwwert ëmfaassend Kraaftqualitéit Verbesserung.
Model Beschreiwung:
| Ty | AHF | 0.4 | 50,1a | / | 400 | C |
| Entreprise Code | Aktiv Harmonesch Filter | Verrocken 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Bewäert Kapazitéit (KVAR) 25/50/75 / 100 / 150A | 4l: dräi-Phase véier-Drot | C: Cabinet |
Eegeschaften:
● Benotzt dSP + CPPD All Digital Kontroll Kär, dräi-Niveau Topologie Technologie,
fortgeschratt Harmonesch Detektioun Algorithmus a PWM Kontrollstrategie fir z'erreechen
richteg Kompensatioun vu harmonesche Stroum.
● adoptéiert modular Design, wéi e Parallel Verbindung vu multiple
Moduler, dauert kleng Plaz an ass einfach ze halen.
● Dat strukturelle Designer vun onofhängege Krankheeten an onofhängege Warehousen
garantéiert déi stabil Operatioune vun der Ausrüstung.
● Et kann Harmonics an enger breeder Palette vun Harmonik filden, vun 2 bis 50
Harmoniker, an léisen de Problem vun dräi-Phas Onbalance gläichzäiteg.
● De Barmonesche Filteraux ass héich. Wann d'Kapazitéit erlaabt ass, de Harmonesche
Aktuelle Filterniveau kann sou héich wéi 95% sinn. Setzt 100% aktuell Limite
OUTPUT fir laangfristeg stabil Operatioune vun der Ausrüstung ze garantéieren.
Uwendung:
Dräi-Phase véier-Wire Cabinet-Typ aktiv Harmonesch Filters fannen Applikatioun a verschiddene Secteuren déi verbessert Kraaftqualitéit erfuerdert:
● Datenzentren:Sécheren sensibel Ausrüstung an
erhalen operationell Stabilitéit andeems se Harmonesch Stréimungen an neutral erhalen
Linn Themen.
● Spideeler:Assuréieren zouverlässeg Kraaft fir kritesch medizinesch
Ausrüstung, minimiséieren Stéierungen duerch Harmonesch Verzerrung.
● Industriell Ariichtungen:Kraaftqualitéit verbesseren fir
empfindlech véier-Wire Ausrüstung a Prozesser, d'Erhéijung vun Effizienz an
Zouverlässegkeet.
● Kommerziell Gebaier:Reducing Harmonesch Verzerrung vun
Verschidde Fallatiounen, och Computeren, Verschhalung, an HVA System.
● Erneiert Energie Integratioun:Erliichtert de glat
Integratioun vun erneierbaren Energiquellen an d'Gitter andeems se Harmonesch adresséieren
Bedenken.
Dräi-Phase Véier-Wire Cabinet-Typ aktiv Harmonesch Filters ginn a ëmfaassend Léisung fir d'Ausféierung vu Kraaftqualitéit an Ausrüstung ze optimiséieren Leeschtung a véier-Drot Systemer.
Technesch Parameteren:
| 220v Serie | 380v Serie | 500v Serie | 690V Serie | ||
| Héicht | <2000m, iwwer 2000m, deéiert no GB / T3859.2 | ||||
| Ambient Temperatur | -20 ~ + 50 ℃ | ||||
| Relativ Fiichtegkeet | ≤90%, keng Kondensatioun op der Uewerfläch wann de Mount Mindestemperatur ass 25 ℃ | ||||
| Pollutiounsniveau | Niveau III ënner | ||||
| Operatiounsrotage | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Schafft Frequenz | 50hz ± 5% | ||||
| Kompensatioun aktuell | 25a | 25/50/75/100 / 150A | 100a | 100a | |
| Grid Struktur | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Zuel vun den Unitéiten am Parallel ugeschloss |
Ulimitéiert | ||||
| Gesamt Maschinn Effizienz | ≥97% | ||||
| Grid Struktur | 32khz | 16K | 12.8Khz | 12.8Khz | |
| Kompensatioun Gamme | 2 ~ 50times, eenzel Kompensatioun Taux ass justierbar | ||||
| Fegritungswiel | Reaktiv Kraaft | Reaktiv Kraaft, reaktiv Kraaft + Asymummen | |||
| Reaktiv Kraaft Kompensatioun Taux |
≥95% | > 92% | |||
| Neutral Filtering Kapazitéit |
Neutral Linn Filterfeeler ass 3 Mol dat vun der Phas Filteren Fäegkeeten | ||||
| Voll Äntwertzäit | <10ms | <40ms | <40ms | <40ms | |
| Umffich | ≤ 25DSB | ≤ 25DSB | ≤65db | ≤65db | |
| Koncekt Method | 2-Way Rs485 Interface (ënnerstëtzt GPRS / Wifi) | ||||
| Schutzschutz | Iwwerlaascht, Software / Hardware overcurrent, grid Overvoltage an Undervoltage, Kraaftausfall, Overtemperatur, Frequenz Den Anomalieschutz, etc. | Iwwerlaascht, Software / Hardware overcurrent, grid Overvoltage an Undervoltage, Gitter Spannung Imbalance, Kraaftausfall, overtemperatur, Freququenz anormalitéit, kuerz Circuit de Schutz, etc. | |||
| Installatiounsmethod | Rack / Wand-montéiert | Rack | |||
| Eriwwer Linn | Zréck Inkommende (Rack Type), iewescht Inkommen (Wand-montéiert) | Zréck ankomm Linn | |||
| Schutzniveau | I P20 | ||||
Model & Spezifikatioun:
| Cabinet Gerät Modell | ||||
|---|---|---|---|---|
| Model Zuel | Kompensatiounskapazitéit (Kvar) | System Spannung (V) | Dimensiounen (D * W * H) | Cooling Method |
| Gy Apt-0.4-100a / 4l-c | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Forcéiert Loftkillen |
| Gy APF-0,4-150a / 4l-c | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy Apt-0,4-200a / 4l-c | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy act-0,4-250a / 4l-c | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0,4-300a / 4l-c | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy Apt-0.4-400A / 4l-c | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy Apt-0.5-300a / 4l-c | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| Gy Apt-0,69-300A / 4l-c | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
