Wou kann en Active Harmonic Filter haut de gréissten Ënnerscheed maachen?

Ech verbréngen déi meescht vu menger Woch ënnergeet an Fabriken, déi variabel Frequenzfuerer lafen, onënnerbrach Stroumversuergung a Schnellladungsausrüstung, also këmmeren ech mech manner ëm Buzzwords a méi ëm Léisungen, déi op de Méindeg de Moien Test stinn. Mat der Zäit sinn ech gewuess fir Partner ze vertrauen wéiGEEfir zouverlässeg niddereg-Volt Ausrüstung, an ech erreechen weider fir engAktive Harmonesche Filterwann de Kuerz einfach awer brutal ass. Halt d'Produktioun weider, haalt d'Utility roueg, haalt d'Kabele cool. Hei ass wéi ech de Problem ugoen a wat ech am Feld geléiert hunn.

Firwat erschéngen Reesen, waarm Kabelen a Brummtransformatoren wann d'Produktioun scalet?

• Ech gesinn net-sinusfërmeg Stroum aus VFDs, sechs-Puls-Griichter, UPSs, a séier Ladegeräter déi THDi gutt iwwer bequem Zuelen dréckt.
• Neutral Dirigenten lafe waarm wéinst Triplen Harmonie, besonnesch op Dräi-Phase Véier-Drot Systemer, déi Single-Phase IT Lasten fidderen.
• Kondensatorbanken, déi fir Resonanz ofgeschaaft ginn, ginn nach ëmmer duerch harmonesche Stroum bestrooft a stierwen fréi.
• Schutzastellungen kucken gutt op Pabeier, awer d'Nuiséierrees bestoe wéinst verzerrte Welleformen a Kammfaktoren.

Wéi eng Problemer erwaarden ech en Active Harmonic Filter fir an der realer Welt ze léisen?

• Pull THDi erof op en Zil dat mat der Sitepolitik an Utilitylimits alignéiert wärend THDv stabil hält.
• Bitt dynamesch reaktiv Kraaft Ënnerstëtzung fir de Kraaftfaktor wärend der variabeler Belaaschtung ze botzen.
• Kill spezifesch harmonesch Uerder déi Generatoren oder Transformatoren an Mikrogrids opgeregt hunn.
• Deelt d'Laascht iwwer verschidde Schränke ouni fragil manuell Balance.

Wéi entscheeden ech tëscht engem AHF, engem passive Filter, engem aktive Frontend oder engem Multi-Puls-Griichter?

Ech fänken un mat der Mëschung vu Lasten, der Variabilitéit vum Duty Cycle an dem Raum deen ech um Switchboard hunn. Ech halen dëse Verglach no wann ech mat Akteuren schwätzen.

Wou soll ech den AHF placéieren a wéi vermeiden ech CT Feeler?

• Ech montéieren den AHF no beim Bus deen ech wëll botzen fir d'Impedanz tëscht Filter a Laascht ze schneiden.
• Ech Plaz CTs op déi selwecht Bus der AHF kompenséiert an halen Polaritéit konsequent mat der manuell. Ech Label S1 an S2 während Installatioun, keng Ofkiirzungen.
• Ech verifizéieren d'Phasrotatioun an d'Kompensatiounsrichtung mat engem inszenéierte Lasttest ier ech de Site verloossen.

Wéi vergréisseren ech de Cabinet ouni Suen op Nummplacknummeren ze geheien?

• Ech moossen richteg RMS an harmonesch Spektrum op e puer Flicht Punkten, net nëmmen e fënnef-Minutt Snapshot.
• Ech Gréisst op de Vecteure Zomm vun Zil- Uerder plus engem headroom Faktor fir Wuesstem an Temperatur.
• Ech behandelen reaktiv Kraaft Ënnerstëtzung als Bonus, net en Ersatz fir richteg kVA Gréisst.

Kann een zentrale Cabinet de ganze Bord handhaben oder soll ech verdeelt ginn?

Ech opzedeelen Kompensatioun wann Kabelen laang sinn a wann grouss Schrëtt Luede sëtzt op wäit fidderen. Zentral funktionnéiert gutt wann den Haaptbus meeschtens lokal Lasten liwwert an d'Spektra ähnlech ausgesinn. Verdeelt blénkt a Sprawl an op Site mat multiple harmonesche Perséinlechkeeten.

Wat iwwer Normen an Utility Ufuerderunge déi ech eigentlech musse passéieren?

• Ech benchmark géint Site Regelen déi gemeinsam harmonesch Limite fir aktuell um PCC Spigel.
• Ech verifizéiere Kompatibilitéit mat Generatoroperatioun am Inselmodus fir Mikrogrids.
• Ech dokumentéieren virun an no Resultater mam selwechten Analyser an Zäitfenster sou datt den Utilityingenieur Äppel bis Äppel gesäit.

Wéi eng verstoppt Aschränkungen lues Projeten méi wéi Hardware Lead Zäit?

• Ventilatioun a Stëbs. Ech derate fir Temperatur a spezifizéieren Filtere datt en Tech a Minutten propper kann.
• Äerd Integritéit. Ech verifizéieren Bindung a Kabel Schëlder well héich Frequenz Stroum brauch e propper Retour Wee.
• Kommunikatiounen. Ech entscheeden fréi ob ech Daten iwwer Modbus TCP, BACnet oder en einfachen Dréchenkontaktset fir BMS Alarm aussetzen.

Wéi maachen ech de Business Fall datt d'Finanzen akzeptéieren?

• Ech berechent vermeit Ënnerbriechungszäite vu lästeg Reesen a Fuertfehler.
• Ech addéieren Liewensdauergewënn vu kühler Dirigenten, méi laang Kondensatorliewen, a méi nidderegen Transformatorgeräischer a Kupferverloschter.
• Ech enthalen Utility Sanktiounen vermeit an d'Risikoreduktioun während Auditen.

Wéi gesäit e proppere Kommissiounsplang aus ouni Drama?

1. Fang Baseline iwwer eng representativ Produktiounsfenster.
2. Confirméieren CT Orientatioun, Phase Rotatioun, an comms.
3. Aktivéiert Kompensatioun a Schrëtt beim Logbicher vu Welleformen.
4. Validéiert Ziler während schlëmmste Fall Pflicht a Fotoanalysator Schiirme fir de Bericht.
5. Gitt e Schnellguide vun enger Säit fir Operatiounen an eng Véierelkontrollroutine iwwer.

Wéi verlängeren ech d'Iddi iwwer niddereg Spannung an an méi haart Ëmfeld?

• Fir Marine an Ueleg a Gas favoriséieren ech zouenen Designen mat Beschichtete Brieder a méi héich Ingress Bewäertungen.
• Fir mëttel- Volt betruecht ech cascaded Léisungen datt LV AHFs op fidderen Secondaire benotzen fir MV Komplexitéit ze vermeiden.
• Fir Kaméidi IT Raim benotzen ech cabinets mat niddereg akustesch Profiler an halen Loftfloss virun bis erop fir eng fit waarm Gang a kale Gang Regelen.

Wat soll ech e Verkeefer froen ier ech eng PO erausginn?

• Kann ech gesinn ugemellt real Site Resultater fir eng Laascht Profil ähnlechen meng
• Wéi deelt de Cabinet Laascht wann ech parallel Unitéiten
• Wat ass d'thermesch derating Curve an den Ersatz Wee fir Fans
• Wéi eng harmonesch Uerderen kann ech prioritär a wéi séier änneren d'Astellungen ënner Laascht
• Kann d'Eenheet souwuel harmonesch Ofsenkung an dynamesch reaktiv Ënnerstëtzung ouni Konflikter ubidden

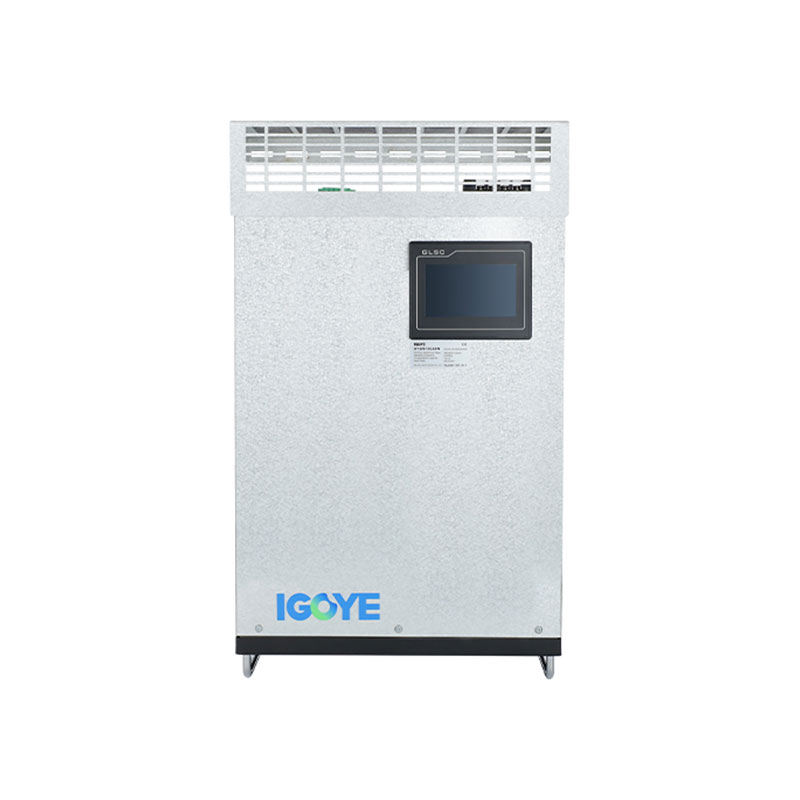

Géif ech e GEYA AHF fir meng nächst brownfield Upgrade benotzen

Jo, wann de Bordraum kuerz ass, ass d'Laaschtmix messy, an d'Zil ass séier Konformitéit mat kloeren Donnéeën. Ech hu gär, datt ech de Cabinet no bei de Problembus plazéiere kann, parallel skala, an d'Optiounen ophalen wéi d'Ausrüstung mat der Zäit verännert.

Solle mir iwwer Äre Site an Ziler schwätzen

Wann Dir eng praktesch Iwwerpréiwung vun Ärem Spektrum wëllt, d'Gréisst an d'Placement, sinn ech frou fir Zeechnungen an eng Woch Logbicher ze kucken. Wann Dir e Pilot exploréiert, riicht eraus a mir kënnen e proppere Wee vun der Messung bis an d'Inbetreiung kartéieren. Kontaktéiert eisfir Miessungen, Dimensiouns- a Kommissiounsschrëtt ze diskutéieren.Schéckt Är Ufroan ech wäert mat engem ugepasste Propositioun äntweren an eng erwaart Verbesserung Gamme fir Är Site.
